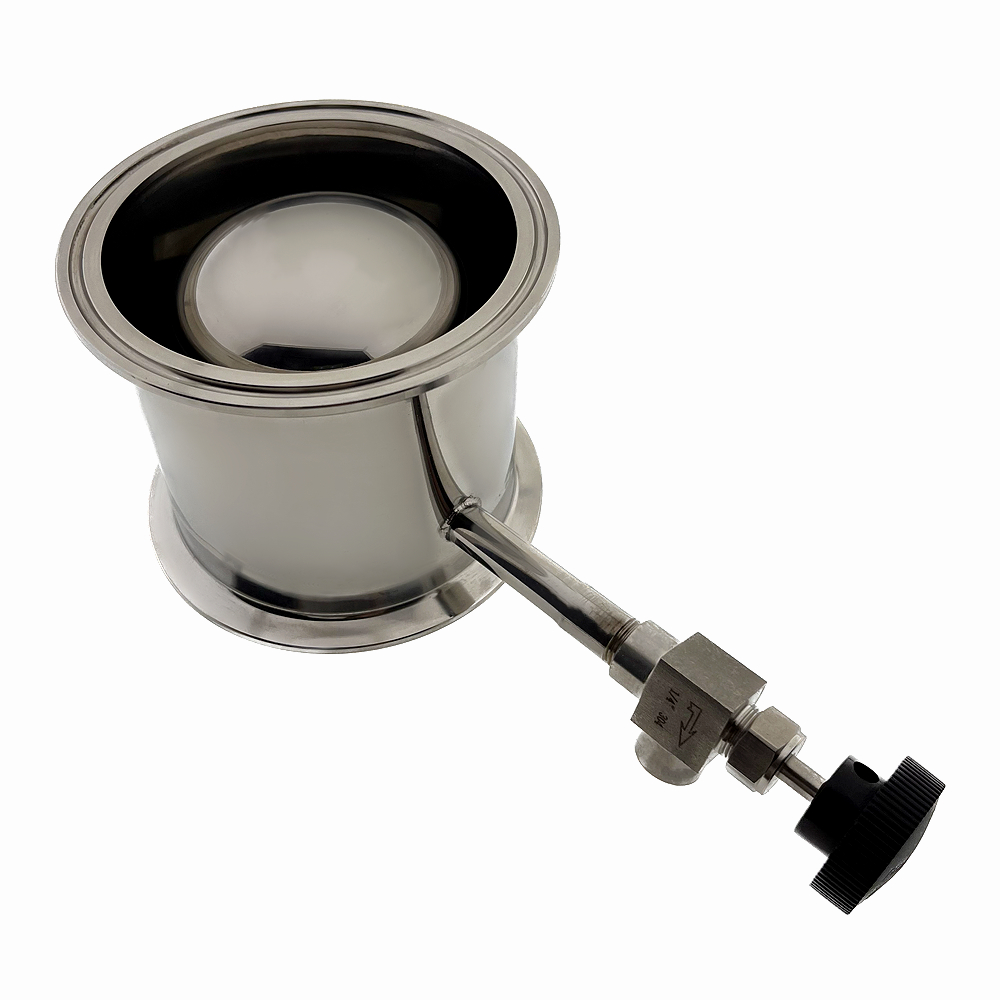

Вузол відбору по рідині Корс 4 дюйма з нержавіючої сталі з голчастим краном і термометром для дистиляції

Лінійка обладнання для модернізації "Корс" - це вироби виготовлені на власному виробництві компанії, досвідченими спеціалістами з дотриманням технології обробки нержавіючої сталі. Даний вузол відбору - це універсальне виріб, яке можна застосовувати як для відбору питного тіла, так і відбору голів і хвостів, завдяки горизонтальному розташуванню зливної трубки.

Конструктивно вузол відбору - це порожня труба, в яку вварена чашка для збору флегми і трубка, пов'язана з чашкою, по якій дистилят стікає в приймальну ємність. Завдяки чашці і голчастому крану оператор процесу може контролювати і задавати флегмове число, тобто кількість відбираної рідини до загальної сконденсованої. На корпусі вузла вварена герметична трубка для цифрового термометра, що допоможе контролювати потрібну температуру при відборі. Вона знаходиться в середині вузла. Ззовні ми бачимо отвір, в яке поміщаємо щуп термометра, а оскільки гільза герметична, термометр можна витягувати і під час дистиляції.

Горизонтальна трубка на вузлі призначена для відтоку дистиляту з чашки відбору. За допомогою різьбового з'єднання легко встановити голчастий або кульовий кран для регулювання швидкості відбору. У верхній частині вузла вварена сфера, яка концентрує весь обсяг флегми в чашку відбору. Таким чином підвищується ККД. Лишній обсяг флегми переливається через внутрішню чашку і стікає вниз.

Цей вузол спроектований під кутовий голчастий кран з внутрішньою різьбою 1⁄4 дюйма. У комплекті постачається силіконовий ніпель для зручності монтажу будь-яких електронних термометрів зі щупом 3-4 мм. Таким чином, термометр щільно вставляється в гільзу для термометра, фіксується в будь-якому положенні. При необхідності вставити в гільзу термодатчик 4-6 мм, витягніть монтажний ніпель з гільзи і вставте датчик. Гільза герметична.

Характеристики:

• діаметр вузла - 101,6 мм
• діаметр внутрішньої труби в вузлі - 76,3 мм
• діаметр гільзи для термометра - трубка 6х8 мм
• трубка для відбору дистиляту - 12 мм
• різьба на трубці відбору - 1⁄4" зовнішня
• висота вузла по кламповій частині (вертикально) - 115 мм
• кріплення до колони - кламповий хомут 4"

Комплектація:

• Вузол відбору по рідині універсальний зі сферою 4 дюйма - 1 шт
• Силіконовий монтажний ніпель термо датчика, щупа термометра 3.5х6 мм - 1 шт

Не упустіть можливість покращити свій процес дистиляції за допомогою нашого вузла відбору. Замовляйте прямо зараз!
